CATANA 47 Carbon (vendu)

Description

Specifications

• Chantier / Shipyard : CATANA
• Modèle / Type : Catana 47 – 3 cabins – Edition 30ème Anniversaire
• Année / Year : 2014
• Architecte / Naval Architect : Christophe BARREAU
• Design : LINEA Concept
• Longueur hors tout / LOA : 14,20m
• Largeur / Beam :7, 60m
• Tirant d’eau / Draft : 1m/2.50m
• Déplacement en charge / Displacement full load : 14 tonnes
• Matériau / Material : Construction en infusion sandwich mousse Airex à cellules fermées, avec renforts en carbone. Renforcement de la coque sous la ligne de flottaison en tissus de Twaron, protection contre l’osmose grâce à l’utilisation au résine Vinylester. Les cloisons, le pont ainsi que le bimini ont été renforcés avec un tissu en fibre de carbone conférent à l’ensemble plus de rigidité et des performances accrues notamment au près et à l’accéleration / Construction in Airex closed cells foam sandwich infusion with carbon reinforcements. Reinforcement of the hull under the waterline in Twaron, protection against osmosis thanks to the use of Vinylester resin. The bulkheads, the deck and the bimini have been reinforced with Carbon fiber in order to get more rigidity and increased performance upwind and during acceleration
• Capacité gasoil / Fuel Tank capacity : 600L
• Capacité eau douce / Fresh water capacity : 670L
• Réservoir eaux noires / Black waste tank : 55L
• Moteurs / Engine : 2 x Volvo Penta D2 55F
• Heures moteurs / Engine hours : 1600 h/engine
• Hélices / Propellers : 2 Tri-pales repliables Volvo Penta / 2 3-Blade foldable propellers Volvo Penta
• Transmission / Drive : Saildrive avec 2 skegs pour la protection des saildrives / Saildrive with 2 skegs for saildrive protection
• Pavillon / Flag : Français / French
• Visible / Location : Polynésie Française / French Polynesia

Moteurs / Engines

• 2 Moteurs Volvo Penta D2 55F de 2014, 1600h/moteur / 2 Volvo Penta D2 55F engines of 2014
• Consommation / Consumption : 2.5 L à 1800 tours/minute / 5 L at 1800 rpm
• Vitesse maximum avec les 2 moteurs / Max speed with the 2 engines : 9 noeuds / 9 knots
• Vitesse de croisière avec 1 seul moteur / Cruising speed with 1 engine : 6 noeuds / 6 knots
• Système de barre: transmission mécanique mixte à biellettes et à drosse – avec 2 safrans suspendus et compensés, montés sur paliers sphérique auto-alignés – 2 Barres à roue “imitation carbon” – 1 Barre franche de secours / Mechanical helm transmission system – 2 balanced spade rudders mounted with self aligning bushers – 2 “imitation carbon” steering wheels – 1 Spare tiller

Voiles & Gréement / Sails & Rigging

• Mât, bôme et bout dehors en aluminium anodisé / Mast, boom and bowsprit anodised aluminium
• Tirant d’air / Mast clearance : 21.50m
• Gréement dormant vérifié fin 2019 / Standing rigging check up end 2019
• Gréement courant complet en bon état / Running rigging good condition
• Grand voile : 86m² en spectra hydranet “INCIDENCE” en excellent état, révisée en 2019 / Mainsail : 86m² in spectra hydranet “INCIDENCE” in very good condition, reviewed end of 2019
• Lazy bag, Lazy Jacks
• Génois : 53m²en dacron “INCIDENCE”, révisé en 2019 en excellent état avec bande anti UV et enrouleur FACNOR nouvelle série / Genoa : dacron 53m², reviewed in 2019 in excellent condition with UV protection on furler “FACNOR” new generation
• Gennaker : 83m² stormlite triradial “INCIDENCE” sur emmagasineur avec cable anti-torsion / 83m² Stormlite triradial cut “INCIDENCE” on drum with anti-twist cable
• Spinnaker : 120m² asymétrique avec chaussette, révisé en 2019 / 120m² Asymetric with sock, reviewed in 2019
• Trinquette / Staysail : 20m2 sur emmagasineur et câble anti torsion / 20m² on drum and anti twist cable
• Tourmentin : 5m² en sac / Storm Jib : 5m² in bag
• Winchs : 7 “HARKEN” dont 3 éléctriques (Harken 50 pour la drisse de GV, les bosses de ris, les écoutes de GV et de génois) / Winches : 7 “HARKEN” – 3 electric (Harken 50 for mainsail halyard, reefs, mainsail and genoa sheets)

Equipement de pont / Deck fittings

• Bossoirs en aluminium anodisé avec bloqueurs SPINLOCK, bouts de relevage et protections annexe / Davits : anodized aluminium with SPINLOCK stoppers, lifting lines and stainless steel shackle snap
• Echelle de bain sur jupe bâbord / Swimming ladder on port board transom
• Branchement lavage de pont : 1 avec pompe d’eau de mer / Deckwash : 1 with sea water pump
• Douche de pont : 1 sur la jupe bâbord avec eau chaude/froide / Deckshower : 1 at port board transom with hot/cold water
• Coussins de cockpit : 3 + 2 sièges de barre / Cockpit cushions : 3 + 2 on the helmseats
• Coffres de cockpit : 2 grands coffres sous le plancher et un profond sous un banc / Cockpit lockers : 2 large lockers under the cockpit and 1 deep locker under the seat
• Bimini : Hardtop renforcé carbone avec rideaux de soleil + entourage complet du cockpit avec toiles et fenêtres intégrées / Bimini : hardtop carbon reinforced with drop down side curtains + complete canvas waterproof cockpit enclosures with lateral windows
• Taquets d’amarrage : 10 très larges et solides / Cleats : 10 Large aluminium cleats
• Compresseur d’air / Air compressor: 1 narghilé
• Bouteilles de plongée : 2 petits blocs avec détendeurs / Diving bottles : 2 with regulators
• Amarrage : nombre important d’aussières de toute longueur / Mooring lines : numerous lines of different length
• Pare battages / Fenders: 10
• Equipement de pêche / Fishing gear
• Plancha mixte plancha/BBQ « ENO »
• Pièces détachées mécanique, plomberie, électricité, électronique… / Lot of mechanic, electronic, plumbing, electric spares
• Outillage : placard complet d’outillages divers dans la coursive bâbord / Full cupboard of tools in the port gangway
• Jerrycans : Diesel 5 x 20L ; Gasoline 3 x 10L ; Water 3 x 20L

Electronique / Electronics

• Sondeur : FURUNO Multifonction FI 504 – 2 répétiteurs au poste de barre tribord et à la table à cartes / Depthsounder: FURUNO Multifunction FI 504 – 2 repetitors at the starboard helm and at the chart table
• Loch : FURUNO Multifonction FI 504 dans le cockpit – répétition à la table à cartes par le GPS / FURUNO Multifunction FI 504 in the cockpit – repetitor at the chart table by the GPS
• Pilotes automatiques : NAVPILOT FURUNO 711 PK 1 avec 2 répétiteurs au poste de barre tribord et à la table à cartes – 1 Pilote de secours RAYMARINE à poste permanent / Autopilot : NAVPILOT FURUNO 711 PK 1 with 2 repetitors at the starboard helm and at the chart table – 1 Spare RAYMARINE autopilot
• Anémomètre : FURUNO Multifonction FI 504 – 2 répétiteurs dans le cockpit et à la table à cartes / Wind instrument : FURUNO Multifonction FI 504 – 2 repetitors in the cockpit and at the chart table
• Radar : FURUNO M 1623
• Ordinateur fixe marinisé : PCLEC2110 de chez “ROM ARRANGE” spécial navigation SSD – sans ventilateur avec logiciel “OPEN CPN” et les cartes CM 93 / Fixed computer PCLEC2110 with deported screen – special navigation – fanless – SSD with software “OPEN CPN” and charts CM 93
• AIS : FURUNO GPA – 0175 – classe B – Black box FA 50 – émetteur/récepteur / transmitter/receiver
• GPS : FURUNO GP33
• VHF : 1 fixe ICOM – IC – M423 + 2 portables (ENTEL et WESTMARINE)
• Radio stéréo : ALPINE CDE – 171R
• BLU : ICOM IC M710 avec antenne fouet / SSB ICOM IC M710 with antenna
• Baromètre : multifonction “VION” branché sur le 12V / Barometer: multifunction “VION” on 12V

NOTE : Tous les appareils FURUNO fonctionnent ensemble en centrale de navigation, reliés par le réseau NMEA 2000 / All electronic devices FURUNO are operating as a navstation and linked by NMEA 2000 system

Electricité / Electrical

• Batteries de service : 6 batteries pour un total de 700 Amp / Service batteries : 6 batteries for a totalof 700 Amp
• Batteries moteurs / Engine batteries : 3
• Générateur / Generator : PAGURO 4000 – 4 KVA – 470 heures/hours
• Hydro-générateur / Hydro generator : WATT AND SEA 600W avec arbre long, permettant au bateau d’être totalement autonome en navigation / WATT AND SEA 600W with long shaft in order to be completely autonomous during navigation
• Panneaux solaires : total 960 watts: 6 x 80W sur le roof et le bimini et 3 x 160W sur les bossoirs / Solar panels : total 960 watts: 6 x 80W on the roof and the bimini and 3 x 160W on the davits
• Chargeur convertisseur / Charger inverter : VICTRON Multi 12V / 220V / 3000W
• Prise de quai / Shorepower : 220V
• Dessalinisateur / Watermaker : DESSALATOR duo 60 ltr/h – 295 h
• Chauffage : WEBASTO 4,2 KW – 2 sorties d’air pulsé dans la cabine propriétaire et dans le carré / Heating : WEBASTO 4,2 KW – 2 fancoils in owner cabin and saloon

Mouillage / Ground Tackle

• Ancre principale / Main anchor : SPADE 35 kg 40m de chaîne de 14mm et 100m de chaîne de 10mm (Neuf en 2019) / SPADE 35kg with 40m of chain of 14mm and 100m chain of 10mm (New in 2019)
• Ancre secondaire / Secondary anchor : DELTA 25 kg 6,50m de chaîne de 10mm + 50m de bout plombé de 16mm / DELTA 25 kg 6.50m of chain of 10mm + 50m of cable of 16mm
• Ancre de secours / Spare anchor : KOBRA II 20 kg
• Ancre arrière : ancre légère “FORTRESS” 7,5 kg avec 10m de chaîne de 10mm et un câblot de 50m / Spare anchor : light aluminium anchor “FORTRESS” 7,5 kg with 10m of chain 10mm and line of 50m
• Guindeau : LOFRANS 1700W avec télécommande à fil connectée sur le guindeau et une commande déportée au poste de barre tribord / Windlass : LOFRANS 1700W with wire control connected in the anchor locker and remote control at the starboard helm station

Aménagement intérieure / Interior Layout



Coursive tribord / Starboard companionway

• Cabine propriétaire – couchette 1.60m de large et 2m de long sur 2 sommiers à lattes indépendantes – montés sur charnières et vérins à gaz inox / Owner’s cabin – bed 1.60m wide and 2m long on 2 independant slatted bed frames with inox gaz struts
• Nombreux rangements / Numerous storages
• Cabinet de douche avec porte en plexiglas et cabinet de toilette avec WC marin manuel / Shower stall with plexiglass door and toilet with manual marine head



Coursive bâbord / Portboard companionway

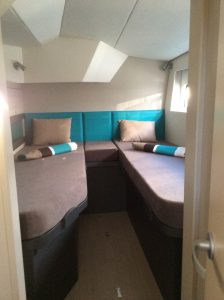

• Cabine arrière – 2 couchette en 70cm de large avec couloir au milieu – transformable en couchette double de 1.60m de large et 2m de long / Aft cabin – 2 single berths of 70cm wide convertible into a berth of 1.60m wide and 2m long
• Nombreux rangements / Numerous storages
• Grand placard technique avec outillages, pièces détachées / Large technical locker with toolsand spare parts
• Cabinet de douche avec porte en plexiglas et cabinet de toilette avec WC marin manuel / Shower stall with plexiglass door and toilet with manual marine head
• Cabine avant – triangle avant avec 1.40m de large aux épaules et 2m de long avec nombreux rangements / Front cabin – berth 1.40m wide at shoulders and 2m long with numerous storages

Carré / Saloon:

• Table de repas repliable (1,70 m de long déplié) / Foldable dining table (1.70m unfolded)
• Canapé en « L » avec housses / Sofa in « L » shape with covers
• Pouf avec rangement et chaises / Pouf with storage and chairs
• Equipets sous sièges et tiroirs / Storage under seats and drawers
• Vaisselier / Dresser

Table à cartes / Chart Table:

• Fauteuil réglable / Adjustable chart table seat
• Tableau électronique et tableau électrique / Electronic and electric panels
• Ecran d’ordinateur avec clavier et souris déportés / Computer screen with keyboard and mouse
• BLU / SSB

Cuisine / Galley:

• Cuisine en “semi U” avec plan de travail en korian / Galley in “semi U” with large countertop in korian
• 1 Evier ½ avec arrivée d’eau douce, eau de mer / 1 Sink ½ with sweet water tap and seawater tap
• Table de cuisson 3 feux gaz CAN – modèle “cristal” / Gas cooker 3 burners CAN – model “cristal”
• Four ENO modèle “Force 10” / Oven ENO model “Force 10”
• Nombreux placards et tiroirs / Numerous storages and drawers
• Réfrigérateur FRIGONAUTICA 160 ltr avec système de réfrigération par circulation d’eau sous la coque / Fridge FRIGONAUTICA 160 ltr – refrigeration system on hull exchanger
• Congélateur FRIGONAUTICA 110 ltr avec système de réfrigération par circulation d’eau sous la coque / Freezer FRIGONAUTICA 110 ltr – refrigeration system on hull exchanger
• Capacité eau douce 670 ltr en 2 réservoirs situés sous les couchettes arrières / Water capacity 670 ltr in 2 tanks situated under the aft cabins
• Capacité eau chaude : 2 chauffe-eau électriques (2×55 ltr) connectés au circuit de refroidissement du moteur / Hot water capacity : 2 Electrical water heaters (2×55 ltr) connected on the engine cooling circuit
• Réservoir d’eaux usées : 1 dans la salle de bain propriétaire – 55 ltr – évacuation à la mer par gravité avec vanne ou par le pont par nable / Holding tank : 1 in the owner’s head – 55 ltr – drain at sea or by deck drain hole – vent with coal filters

Note: vaisselle, couverts, ustensiles de cuisine, batterie de cuisine, bouteilles de gaz resteront à bord / All kitchen equipment, crockery, silverware, propane bottles stay on board

Sécurité – Divers / Safety – Extras

• Annexe 3D TENDER – 3.10m – fond aluminium – boudins hypalon – housse de protection / Tender 3D TENDER – 3.10m – aluminium bottom – hypalon – with cover
• Moteur hors bord YAMAHA 15CV – sera révisé en 2020 / Outboard engine YAMAHA 15HP – will be checked in 2020
• Radeau de survie “4 WATER” + de 24H – 6 places – révisé en 2019 / Life raft “4 WATER” +24 hours – 6 places – revised in 2019
• Sacs de survie complètement préparés / Complete survey bag already prepared
• Gilets de sauvetage / Life jackets : 6
• Harnais / Harnesses : 6
• Lignes de vie 3 – 1 sur le roof en faisant le tour du mât et 2 le long des passavents / Life lines 3 – 1 all around the roof + 2
• Balise de détresse / EBIRP : OCEAN SIGNAL E 100G avec/with GPS
• Fusées de détresse / Flares : 6
• Extincteurs 4 : 2 automatiques dans les coffres moteurs et 2 dans le salon / Fire extuinguishers 4 : 2 automatic in the engine lockers and 2 in the saloon
• Couverture anti feu près de la cuisine / Fireblanket near the galley
• Pharmacie complète pour grand voyage / First Aid complete pharmacy for blue wter navigation
• Perche IOR gonflable PLASTIMO / PLASTIMO IOR inflatable pole
• Bouée couronne PLASTIMO / PLASTIMO life ring
• Chaise récupération “MOB” et bouton “MOB” sur la VHF et le GPS / “MOB” chair and “MOB” button on the VHF and GPS
• Pompes de cales manuelles : 2 dans les flotteurs / Manual bilge pumps : 2 in the hulls
• Pompes de cales électriques : 4 – 1 dans chaque coffre moteur et 2 dans les flotteurs / Electric bilge pumps : 4 – 1 in each engine locker and 2 in the hulls
